XY軸自動排焊機

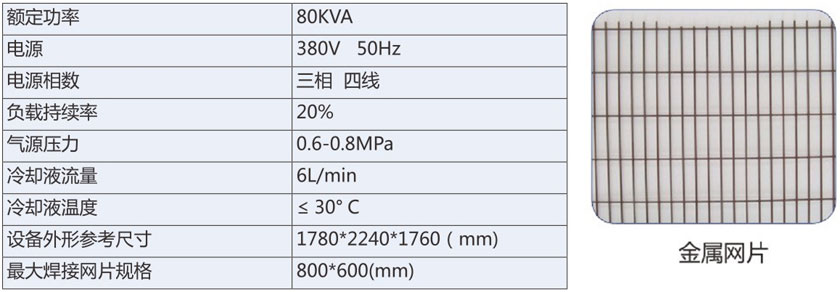

設計理念：以往普通排焊機是人工擺料手動焊接，對于焊接網狀產品不僅增加勞動強度，且生產速度慢，焊接位置多不準確且不均勻。而該項目設計了XY軸雙向交叉式的模具架，由兩個步進電機、可編程控制器、雙導軌行程分別帶動兩個模具架前后左右交替循環自動送料，自動焊接，可大大提高生產效率，機械自動焊接，保證焊點均勻牢固，外形美觀。整個過程只需一人操作完成，又減少用工成本。 產品特點該設備上的XY軸模具架由伺服電機帶動同步帶傳動，行走步長及速度由控制系統控制。當人工擺料完畢固定在模具架上，啟動開關，由工控電腦控制，產品將隨模具架X與Y軸方向交替行走，自動完成各個部位的焊點的焊接，待焊接完成后將自動回到原點，無需其他人員手動操作。與此同時，操作人員可以進行擺料準備下一次的焊接工作，不僅減少用工成本，且有效利用了焊接時間進行擺料，最大程度的提高工作效率。 主要技術參數 |
